Sudong -technici bespreken de installatie van kamerfilterpers met u

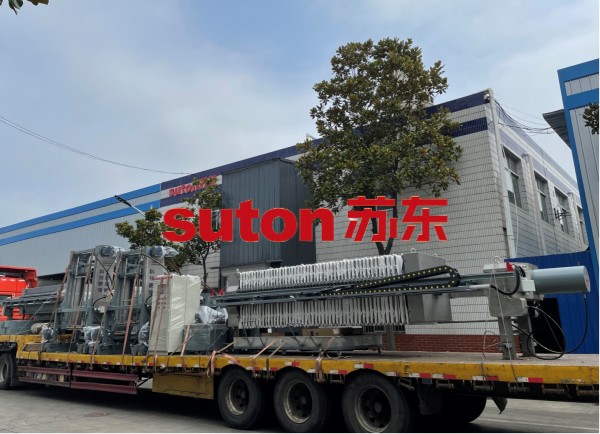

Onlangs is de XAYZB80/1070-U versterkte polypropyleen plaatkamerfilter op besteld door een Shaanxi-klant soepel aangekomen op de site van de klant en Sudong begon snel aan het installatiewerk. Laten we de technici volgen om de installatievaardigheden van de kamerfilter te zien.

1. Tillen van de hele machine

Verwijder bij het optillen van de eenheid het hydraulische station en verwijder vervolgens alle beweegbare filterplaten (zorg ervoor dat u het afdichtingsoppervlak van de filterplaten niet beschadigt bij het verwijderen van de filterplaten) om het hefgewicht te verminderen. Het touwtouw moet worden aangesloten op het blootgestelde deel van de twee uiteinden van de balk om te tillen. Het zwaartepunt moet worden gevonden tijdens het tillen en het stalen touw moet redelijk worden geselecteerd. De contactonderdelen tussen het stalen touw en de componenten moeten worden opgevuld met zachte materialen om de componenten te voorkomen. Nadat het frame is geïnstalleerd, plaatst u de filterplaten terug in het frame in de oorspronkelijke volgorde. Kleine machines kunnen als geheel worden opgeheven.

2. Installatie van de machine

(1) De machine moet in het algemeen op een gebouw worden geïnstalleerd, ongeveer 2 tot 2,5 meter boven de grond om het lossen en transport van de filtercake te vergemakkelijken. Het mag niet op open plaatsen worden geïnstalleerd.

(2) Bouw vóór de installatie de fundering en stel de gereserveerde gaten in voor de ankerbouten voor secundaire vel.

(3) Tijdens de installatie moeten de twee stralen van de machine in hetzelfde vlak worden uitgelijnd met een niveau. Tegelijkertijd kan het uitlaatuiteinde van het filtraat tijdens de werking de stroom van het filteren met 30 tot 40 mm van het andere uiteinde worden verlaagd.

(4) Tijdens de installatie zijn de twee machinevoeten van de machine bevestigd met ankerbouten. De stichting moet twee keer worden ingevroren.

(5) De installatietite mag niet te ver van de materiaalverwerkingssite zijn. De basis van de hele machine moet een bepaalde afstand hoger zijn dan het funderingsoppervlak, zodat een vloeistofverzamelingslade onder de machine kan worden geplaatst.

(6) De elektrische controlekast moet worden geïnstalleerd op een plaats waar deze niet wordt blootgesteld aan corrosiebronnen, met een omgevingstemperatuur van 0 ~ 55 ℃, een relatieve vochtigheid van 5 ~ 95%en geen condensatie. Vermijd schade aan elektrische componenten en beïnvloeden de normale werking.

(7) De selectie van de voedingsstroom moet gebaseerd zijn op de beperkte druk en stroom, en een retourpijp en een drukmeter moeten op de voederpijp worden geïnstalleerd om ervoor te zorgen dat de machine zich binnen een veilige werkdruk bevindt tijdens het werken. Als het machinemodel wasbaar is, moet de selectie van de waspomp compatibel zijn met de voederpomp en moet de druk van de waspomp iets hoger zijn dan die van de voederpomp.

(8) Voor de installatie van het pijplijnsysteem kunnen gebruikers het installeren volgens het pijplijnlay -outdiagram en de werkelijke situatie ter plaatse, maar moeten het gemak van installatie, gebruik en onderhoud garanderen. De pijplijn moet zo kort mogelijk zijn en bochten verminderen.

(9) De installatielocatie van het hydraulische station kan worden bepaald door de gebruiker. Als wijzigingen vereist zijn, moeten de oliopijpen door de gebruiker worden geconfigureerd.

(10) Sluit het netsnoer aan op de elektrische regelkast volgens het terminal bedradingsschema van de elektrische regelkast en controleer of er geen fouten zijn. 3
